अनलॉकिंग दक्षता: एक सोलनॉइड वाल्व नियंत्रण प्रणाली स्वचालन को कैसे बदल देती है

परिचय

एक पेय प्रसंस्करण पाइपलाइन के नियमित निरीक्षण के दौरान, रखरखाव इंजीनियरों ने सूक्ष्म दबाव में उतार-चढ़ाव देखा जब भी एक सोलनॉइड-एक्ट्यूएटेड वाल्व लगभग मध्य-स्ट्रोक पर संचालित होता है। वाल्व अपने चक्र को पूरा करने से पहले लगभग 40-50% खुलने में झिझक रहा था, जिससे डाउनस्ट्रीम दोलन और मामूली दबाव स्पाइक्स हो गए। क्षेत्र में ये अवलोकन एक सामान्य घटना को दर्शाते हैं: एक संक्षिप्त दबाव वृद्धि छोटे स्पूल दोलनों → सीट घर्षण → धीमी वाल्व प्रतिक्रिया को ट्रिगर कर सकती है। जटिल स्वचालित प्रणालियों में - रासायनिक खुराक से लेकर फ़ैक्टरी एयर लाइनों तक - सोलनॉइड वाल्व प्रमुख घटक हैं। ये विद्युत रूप से संचालित वाल्व मैनुअल हस्तक्षेप के बिना द्रव प्रवाह को सटीक रूप से नियंत्रित करते हैं, जिससे स्वचालित ऑन/ऑफ नियंत्रण या आनुपातिक प्रवाह विनियमन सक्षम होता है। उदाहरण के लिए, दिशात्मक सोलनॉइड वाल्व असेंबली मशीनों में वायवीय एक्ट्यूएटर्स के लिए संपीड़ित हवा को चैनल करते हैं, जिससे सटीक गति नियंत्रण सक्षम होता है।  स्वचालन में, सेंसर, नियंत्रक और वाल्व परस्पर क्रिया करते हैं; एक सेंसर सिग्नल कॉइल को बिजली भेजने के लिए पीएलसी को ट्रिगर करता है, जिससे सोलनॉइड वाल्व शिफ्ट हो जाता है (एक विद्युत रिले की तरह)।

अध्याय एक: स्वचालन में सोलनॉइड वाल्व की भूमिका

स्वचालन मूल बातें

आधुनिक औद्योगिक स्वचालन में, द्रव नियंत्रण को अक्सर पीएलसी या डीसीएस द्वारा ऑर्केस्ट्रेटेड सोलनॉइड वाल्व के नेटवर्क द्वारा प्रबंधित किया जाता है। ये वाल्व तरल पदार्थ के लिए इलेक्ट्रॉनिक स्विच की तरह काम करते हैं, तरल पदार्थ या गैसों को मांग पर सटीक रूप से निर्देशित करते हैं। एक विशिष्ट स्वचालन लूप एक टैंक के ऊपर की ओर एक दबाव ट्रांसमीटर का उपयोग कर सकता है; जब स्तर एक निर्धारित बिंदु से नीचे चला जाता है, तो पीएलसी स्तर बहाल होने तक अधिक तरल पदार्थ को स्वीकार करने के लिए एक सोलनॉइड वाल्व को डी-एनर्जेट करता है। एक अन्य उदाहरण एक वायवीय प्रणाली है जहां एक सोलनॉइड एक सिलेंडर का विस्तार करने के लिए एक वायवीय एक्ट्यूएटर को संपीड़ित हवा को निर्देशित करता है और फिर एक दूसरा सोलनॉइड इसे वापस लेने के लिए वेंट करता है।  सोलनॉइड वाल्व के साथ सेंसर और नियंत्रकों का एकीकरण तंग बंद-लूप प्रक्रिया नियंत्रण को सक्षम बनाता है।

सोलनॉइड वाल्व का महत्व

सोलेनॉइड वाल्व अपनी गति, सटीकता और बहुमुखी प्रतिभा के कारण महत्वपूर्ण हैं। वे मिलीसेकंड में खुल या बंद हो सकते हैं, जो उच्च गति प्रक्रियाओं के लिए आवश्यक है। उदाहरण के लिए, एक भरने वाली लाइन में, एक सोलनॉइड वाल्व कंटेनरों में उत्पाद की सटीक मात्रा को मीटर करने के लिए चालू और बंद कर सकता है - एक सटीक प्रवाह-मात्रा फ़ंक्शन। नलसाजी को सरल बनाने और जगह बचाने के लिए एक ही मैनिफोल्ड पर कई वाल्व लगाए जा सकते हैं - एक बड़ा फायदा जब नियंत्रण पैनलों में भीड़ हो जाती है। यह मॉड्यूलर दृष्टिकोण वायरिंग की जटिलता को भी कम करता है। क्योंकि वे अक्सर असफल-सुरक्षित पदों के लिए डिफ़ॉल्ट होते हैं (सामान्य रूप से बंद या खुले स्प्रिंग्स सेट करने के लिए धन्यवाद), सोलनॉइड प्रक्रिया सुरक्षा को बढ़ाते हैं। इंजीनियर इस बात की सराहना करते हैं कि सोलनॉइड वाल्व तेज़, विश्वसनीय स्विचिंग प्रदान करते हैं, डाउनटाइम को कम करते हैं और उत्पादन दक्षता को अधिकतम करते हैं।

अध्याय दो: सोलनॉइड वाल्व प्रकारों पर गहराई से नज़र डालें

मानक सोलनॉइड वाल्व

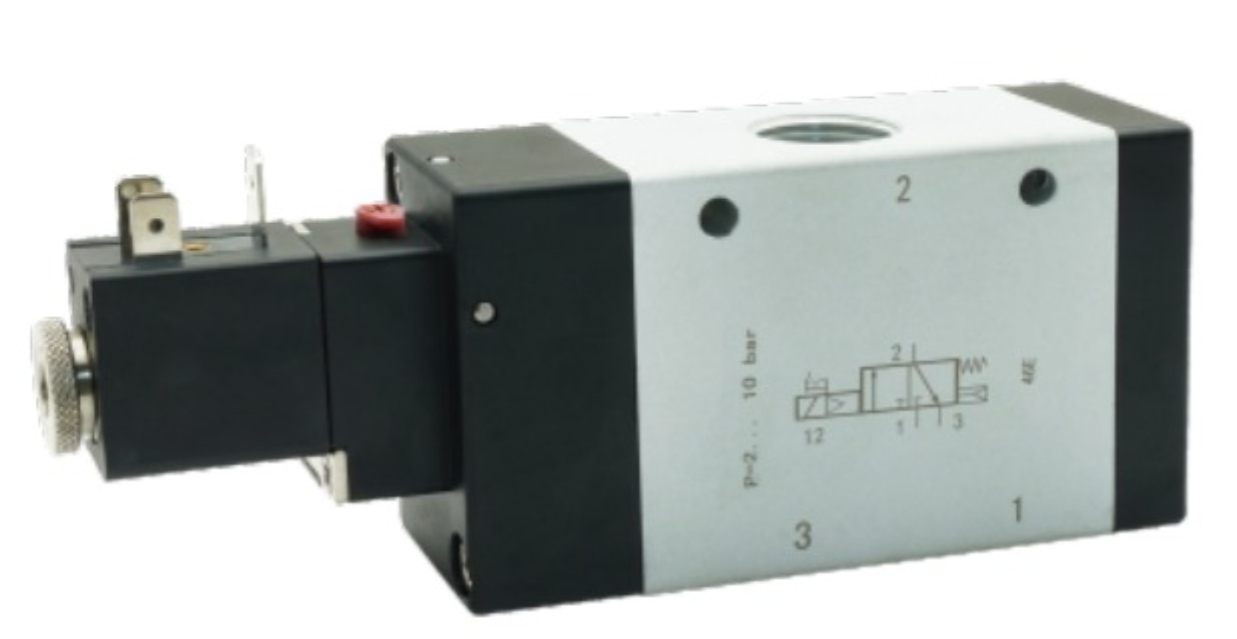

मानक सोलनॉइड वाल्व द्रव नियंत्रण प्रणालियों के वर्कहॉर्स हैं। सामान्य डिज़ाइनों में 2-वे (दो पोर्ट, आमतौर पर चालू/बंद) और 3-वे वाल्व (तीन पोर्ट, अक्सर वेंटिंग या मिक्सिंग के लिए उपयोग किए जाते हैं) शामिल हैं। ये वाल्व आमतौर पर प्रत्यक्ष-अभिनय या आंतरिक रूप से संचालित होते हैं। एक प्रत्यक्ष-अभिनय 2-वे वाल्व एक ही पथ को खोलता या बंद करता है - उदाहरण के लिए, डिशवॉशर में पानी या स्प्रे नोजल में हवा देना। एक 3-वे वाल्व एक तरल पदार्थ को एक आउटलेट से दूसरे में स्विच कर सकता है या इसमें एक निकास पोर्ट शामिल हो सकता है। विशिष्ट शरीर पीतल या प्लास्टिक से बने होते हैं (जो तटस्थ तरल पदार्थ के अनुरूप होते हैं), और सील अक्सर सामान्य पानी या वायु सेवा के लिए ईपीडीएम, एनबीआर या पीटीएफई होते हैं। ये वाल्व अक्सर आईएसओ या एएनएसआई थ्रेड मानकों को पूरा करते हैं, जिससे वे कई प्रणालियों में विनिमेय हो जाते हैं। उदाहरण के लिए, एक डिशवॉशर वॉटर सोलनॉइड में ईपीडीएम सील और एनबीआर डायाफ्राम के साथ एक पीतल का शरीर होगा, जो पीने योग्य पानी के लिए उपयुक्त होगा। मानक वाल्व आम तौर पर औद्योगिक संस्करणों की तुलना में कम मजबूत होते हैं, लेकिन उपयोगिताओं, सिंचाई, एचवीएसी और कई सरल प्रक्रिया लाइनों के लिए लागत प्रभावी होते हैं।

औद्योगिक सोलेनॉइड वाल्व

औद्योगिक सोलनॉइड वाल्व कठोर परिस्थितियों, अत्यधिक दबावों और आक्रामक मीडिया को सहन करने के लिए बनाए गए हैं। वे अक्सर जंग का विरोध करने के लिए 316L स्टेनलेस स्टील, डुप्लेक्स या सुपर डुप्लेक्स मिश्र धातु, या उच्च-निकल स्टील्स के शरीर की सुविधा देते हैं। उदाहरण के लिए, समुद्री जल या रसायनों को संभालने वाले वाल्व में तेजी से गिरावट को रोकने के लिए पीटीएफई या एफकेएम (विटॉन) सील के साथ डुप्लेक्स स्टेनलेस स्टील बॉडी हो सकती है। उच्च दबाव वाले औद्योगिक वाल्व एएसएमई/एएनएसआई दबाव वर्गों (जैसे 150, 300, 600) के लिए डिज़ाइन किए गए हैं और संरचनात्मक अखंडता के लिए एपीआई या आईएसओ मानकों के अनुसार परीक्षण किए गए हैं। इसके अलावा, कई विस्फोट-प्रूफ हैं, खतरनाक स्थानों (ATEX या NEC) के लिए प्रमाणित हैं। मिश्र धातु 20 जैसी सामग्रियों का चयन करके या खुले भागों पर जंग-रोधी कोटिंग्स (फ्यूजन-बॉन्डेड एपॉक्सी (एफबीई) या हलार) को लागू करके, ये वाल्व तेल और गैस, रसायन और समुद्री वातावरण में अखंडता बनाए रखते हैं। इंजीनियर पायलट मार्ग, ब्लीड छिद्र, और दबाव-मुआवजा सक्रियण उच्च-लाइन दबाव और तेजी से साइकिल चलाने के तहत विश्वसनीय संचालन सुनिश्चित करते हैं। ये ऊबड़-खाबड़ डिज़ाइन प्रेशर लॉक (जहां लाइन प्रेशर पायलट को बंद रखता है) जैसी स्थितियों को रोकते हैं जो एक कमजोर वाल्व को हरा सकते हैं।

आला अनुप्रयोग

विशिष्ट सोलनॉइड वाल्व कई विशिष्ट अनुप्रयोगों की सेवा करते हैं। लघु वाल्व चिकित्सा या प्रयोगशाला उपकरणों में नैनोलीटर मीटर कर सकते हैं, रासायनिक संगतता और ठीक प्रवाह के लिए PEEK या ग्लास निकायों का उपयोग कर सकते हैं। क्रायोजेनिक सोलनॉइड वाल्व -200 °C सेवा के लिए रेटेड स्टेनलेस स्टील बॉडी और सिलिकॉन या PTFE सील का उपयोग करते हैं। इसके विपरीत, उच्च-प्रवाह या हाइड्रोलिक सोलनॉइड कार्बन-स्टील या कांस्य निकायों और प्रबलित स्प्रिंग्स को उच्च दबाव में बड़ी मात्रा में स्थानांतरित करने के लिए नियोजित करते हैं। भोजन और फार्मा के लिए सैनिटरी सोलनॉइड वाल्व ने एफडीए-ग्रेड पीटीएफई डायाफ्राम के साथ 316 एल बॉडी और ट्राई-क्लैंप फिटिंग को पॉलिश किया है, जो दरारों के बिना साफ-इन-प्लेस ऑपरेशन को सक्षम करता है। उदाहरण के लिए, एक चिकित्सा गैस आपूर्ति वाल्व शुद्धता सुनिश्चित करने के लिए निकल-प्लेटेड पीतल के शरीर और एफकेएम सील का उपयोग कर सकता है। प्रत्येक मामले में, मीडिया से मेल खाने के लिए सामग्री और कोटिंग्स को चुना जाता है: उदाहरण के लिए क्षारीय समाधान बनाम अम्लीय तरल पदार्थ। यदि एक अनुपयुक्त सामग्री (एसिड→ एनबीआर) का उपयोग किया जाता है, तो यह सूज सकता है या दरार कर सकता है (एसिड → एनबीआर सूज सकता है → सील उल्लंघन → रिसाव), इसलिए इंजीनियर जरूरत पड़ने पर पीटीएफई या विटॉन का सावधानीपूर्वक चयन करते हैं।

बाष्पीकरणीय उत्सर्जन नियंत्रण प्रणाली

सोलनॉइड वाल्व का एक व्यावहारिक अनुप्रयोग ऑटोमोटिव बाष्पीकरणीय उत्सर्जन नियंत्रण (ईवीएपी) सिस्टम में है। EVAP वेंट वाल्व एक सोलनॉइड-एक्ट्यूएटेड वाल्व है जो चारकोल कनस्तर में वायु प्रवाह को नियंत्रित करता है, जो टैंक से ईंधन वाष्प को रोकता है। आम तौर पर, इंजन नियंत्रण इकाई (ईसीयू) दबाव समीकरण की अनुमति देने के लिए इस वेंट सोलनॉइड को खुला रखती है। लीक के लिए स्व-परीक्षण के दौरान, ईसीयू वाल्व को बंद कर देता है और सील की अखंडता की जांच करने के लिए हल्का वैक्यूम या दबाव लागू करता है। यदि वेंट वाल्व चिपक जाता है (अक्सर सड़क नमक से जंग के कारण), तो EVAP सिस्टम एक खराबी दर्ज करता है और चेक-इंजन लाइट चालू हो जाती है। औद्योगिक शब्दों में, इस फ़ंक्शन के लिए एफकेएम सील के साथ एक संक्षारण प्रतिरोधी सोलनॉइड का चयन करने से कारण-प्रभाव श्रृंखला (नमक जंग → अटके हुए वाल्व → वाष्प रिसाव → सिस्टम शटडाउन) को रोका जा सकता है।

Evap वेंट सोलनॉइड वाल्व नियंत्रण प्रणाली

EVAP वेंट के लिए एक सोलनॉइड नियंत्रण प्रणाली को डिजाइन करने में विद्युत और यांत्रिक दोनों विचार शामिल हैं। वाहनों में, वायरिंग आरेख आमतौर पर वाल्व कॉइल के एक तरफ को ग्राउंड करता है और ईसीयू 12V लागू करने के लिए दूसरी तरफ स्विच करता है (इसलिए वाल्व सामान्य रूप से बिना किसी शक्ति के खुला होता है, सक्रिय होने पर बंद हो जाता है)। एक औद्योगिक स्वचालन योजनाबद्ध में, यह एक पीएलसी आउटपुट सर्किट के समान है जो एक फ्यूज के माध्यम से कॉइल को सक्रिय करता है, जिसमें डीसी सर्ज दमन के लिए एक फ्लाईबैक डायोड होता है। उचित वायरिंग लेबलिंग और आरेख सुनिश्चित करते हैं कि रखरखाव कर्मचारियों को पता है कि कौन सा तार किस वाल्व में जाता है (मैनिफोल्ड पर प्रत्येक कॉइल आमतौर पर गिना जाता है)। इंटरलॉक जोड़े जा सकते हैं: उदाहरण के लिए, वेंट सोलनॉइड केवल पर्ज मोड के दौरान सक्रिय होगा। यह सोलनॉइड वाल्व नियंत्रण प्रणाली इंजन/प्लांट कंट्रोलर लॉजिक में एकीकृत है, जो इस बात पर प्रकाश डालती है कि कैसे एक छोटा वाल्व भी एक बड़ी नियंत्रण रणनीति का हिस्सा बन जाता है। इंजीनियरों को यह भी विचार करना चाहिए कि EVAP वाल्व कई बार चक्र करेगा, इसलिए वसंत या कॉइल इन्सुलेशन की थकान को डिजाइन में (उदाहरण के लिए 100,000 चक्रों के बाद बदलना) से बचने के लिए (वसंत थकान → धीमी प्रतिक्रिया → गलती) के लिए जिम्मेदार होना चाहिए।

अध्याय तीन: एक प्रभावी सोलनॉइड वाल्व नियंत्रण प्रणाली डिजाइन करना

मुख्य डिज़ाइन विचार

सोलनॉइड वाल्व नियंत्रण प्रणाली डिजाइन करते समय, इंजीनियरों को प्रक्रिया आवश्यकताओं के लिए वाल्व चयन का मिलान करना चाहिए। दबाव और तापमान रेटिंग महत्वपूर्ण हैं: चुना गया वाल्व सिस्टम की अधिकतम सीमा से अधिक होना चाहिए। ANSI/ASME B16.34 जैसे मानक दबाव-तापमान वर्गों को परिभाषित करते हैं, कक्षा 150, 300, आदि के विकल्पों का मार्गदर्शन करते हैं। सामग्री अनुकूलता भी उतनी ही महत्वपूर्ण है: तरल पदार्थ के संपर्क में आने वाले घटक - जैसे वाल्व बॉडी, सीटें और सील - को रासायनिक संगतता के लिए चुना जाना चाहिए। उदाहरण के लिए, PTFE और FKM रासायनिक प्रतिरोध के लिए आम हैं, जबकि EPDM का उपयोग पानी या भाप के लिए किया जाता है। अंतर्राष्ट्रीय परियोजनाओं को आईएसओ या डीआईएन मानकों (e.g. ISO 5211 एक्ट्यूएटर माउंटिंग, डीआईएन आमने-सामने आयाम) के अनुपालन की आवश्यकता हो सकती है ताकि भागों को वैश्विक प्रणालियों में फिट किया जा सके। विद्युत डिजाइन भी महत्वपूर्ण है: कॉइल वोल्टेज को उपलब्ध आपूर्ति से मेल खाना चाहिए। 120VAC पर एक AC कॉइल 24VAC पर ठीक से काम नहीं करेगा, और 120V कॉइल पर 24VAC लगाने से यह जल जाता है (ओवरवॉल्टेज → कॉइल विफलता)। इसी तरह, डीसी कॉइल को सुरक्षा के लिए डायोड या प्रतिरोधों की आवश्यकता होती है। हम अक्सर एनईसी या आईईसी वायरिंग मानकों के अनुसार प्रत्येक कॉइल सर्किट पर फ़्यूज़ या सर्ज सप्रेसर शामिल करते हैं। सुरक्षा सुविधाएँ - जैसे "खोलने के लिए दबाव" या "बंद करने के लिए दबाव" का चयन करना वसंत कॉन्फ़िगरेशन - असफल-सुरक्षित व्यवहार सुनिश्चित करता है: उदाहरण के लिए, बिजली खो जाने पर सामान्य रूप से बंद सोलनॉइड वाल्व को बंद कर देगा। इन मानकों और सुरक्षा कारकों को ध्यान में रखते हुए डिजाइन करने से कारण-प्रभाव विफलताओं को रोका जा सकता है जैसे (गलत वोल्टेज → कॉइल गुनगुना → अंतिम बर्नआउट)।

सोलेनॉइड वाल्व वायरिंग डायग्राम

किसी भी सोलनॉइड नियंत्रण प्रणाली को लागू करने के लिए वायरिंग आरेख आवश्यक हैं। एक डीसी वायरिंग आरेख आमतौर पर सकारात्मक आपूर्ति, सोलनॉइड कॉइल और कॉइल में एक सुरक्षात्मक डायोड दिखाता है। उदाहरण के लिए, एक 24 वीडीसी सर्किट +24V से सोलनॉइड कॉइल के माध्यम से जमीन पर जाता है, जब बिजली हटा दी जाती है तो डायोड शॉर्टिंग बैक-ईएमएफ होता है। एक एसी कॉइल वायरिंग आरेख में एक श्रृंखला रोकनेवाला या ग्राउंड कनेक्शन शामिल हो सकता है, यह इस बात पर निर्भर करता है कि कॉइल एकल-चरण है या नहीं। सोलनॉइड मैनिफोल्ड में, प्रत्येक वाल्व का कॉइल अलग से खींचा जाता है और आमतौर पर लेबल किया जाता है। इन आरेखों का दस्तावेजीकरण करने से तकनीशियनों को कमीशनिंग या समस्या निवारण के दौरान कॉइल को जल्दी से पहचानने में मदद मिलती है। उदाहरण के लिए, कोई 4-वाल्व मैनिफोल्ड पर कॉइल को 1-4 लेबल कर सकता है; वायरिंग आरेख तब कॉइल 1 के तारों को पीएलसी आउटपुट 1 आदि पर जाने वाला दिखाएगा। उचित रूप से एनोटेट किए गए वायरिंग आरेख यह सुनिश्चित करते हैं कि मिसवायरिंग (जैसे कॉइल पोलरिटी स्विच करना या फ़्यूज़ गायब होना) जल्दी पकड़ा जाता है, क्योंकि आरेख डिज़ाइन तर्क को लागू करता है।

सिस्टम एकीकरण

सोलनॉइड वाल्वों को समग्र स्वचालन प्रणाली में एकीकृत करने का अर्थ है उन्हें पीएलसी तर्क और सुरक्षा बुनियादी ढांचे में बांधना। प्रत्येक सोलनॉइड कॉइल नियंत्रक पर एक डिजिटल आउटपुट या रिले इंटरफ़ेस से जुड़ता है। पीएलसी प्रोग्राम तब सेंसर इनपुट या समय की आवश्यकताओं के आधार पर वाल्वों को सक्रिय करता है। उदाहरण के लिए, यदि कोई प्रवाह सेंसर कम प्रवाह का पता लगाता है, तो पीएलसी प्रवाह बढ़ाने के लिए एक सोलनॉइड वाल्व खोल सकता है, फिर सेटपॉइंट तक पहुंचने पर इसे बंद कर सकता है। बड़ी प्रक्रिया प्रवाह को संभालने के लिए, डिजाइनरों में अक्सर मुख्य लाइन पर एक विद्युत नियंत्रण वाल्व (जैसे एक्ट्यूएटर के साथ एक गेंद या तितली वाल्व) शामिल होता है, जबकि सोलनॉइड वाल्व शाखा प्रवाह को संशोधित करते हैं। इसी तरह, एक इलेक्ट्रिक तितली वाल्व एक उच्च दबाव वाले भाप हेडर को अलग कर सकता है, जिसमें छोटे सोलनॉइड वाल्व सहायक लाइनों को नियंत्रित करते हैं। सोलनॉइड को सुरक्षा इंटरलॉक से भी जोड़ा जा सकता है: उदाहरण के लिए, एक दबाव स्विच एक सोलनॉइड वाल्व को अक्षम कर सकता है यदि सिस्टम का दबाव एक सीमा से अधिक है, तो एक असुरक्षित स्थिति को रोका जा सकता है। उन्नत एकीकरण में प्रतिक्रिया शामिल हो सकती है: कुछ सोलनॉइड वाल्व अंतर्निहित स्थिति स्विच या कॉइल-करंट मॉनिटरिंग प्रदान करते हैं ताकि पीएलसी विफलता (कॉइल ओपन या अवरुद्ध वाल्व) का पता लगा सके और प्रतिक्रिया कर सके। कुल मिलाकर, अच्छा सिस्टम एकीकरण मजबूत संचालन सुनिश्चित करने के लिए सोलनॉइड नियंत्रण वायरिंग और प्रोग्राम लॉजिक को उद्योग नियंत्रण मानकों (जैसे पीएलसी के लिए आईईसी 61131, या एएसएमई सुरक्षा अखंडता स्तर) के साथ संरेखित करता है।

अध्याय चार: सामान्य सोलेनॉइड वाल्व समस्याओं का निवारण

दोषों की पहचान करना और उनका समाधान करना

फील्ड तकनीशियन सोलनॉइड वाल्व दोषों का निदान करने के लिए एक व्यवस्थित दृष्टिकोण का उपयोग करते हैं। विद्युत परीक्षण पहले आते हैं: सत्यापित करें कि कॉइल में सही आपूर्ति वोल्टेज और निरंतरता है। यदि एक कॉइल ने इन्सुलेशन जला दिया है या ओपन-सर्किट है, तो कॉइल को बदलने से अक्सर समस्या ठीक हो जाती है। यदि कॉइल ठीक है लेकिन वाल्व अभी भी खराब है, तो कॉइल को हटा दें और प्लंजर को मैन्युअल रूप से सक्रिय करें। मलबा या स्केल वाल्व में जमा हो सकता है और पूर्ण बंद होने से रोक सकता है (कण बंद → अपूर्ण सील → रिसाव)। उदाहरण के लिए, वाल्व सीट में रेत का एक दाना निरंतर सूक्ष्म रिसाव का कारण बन सकता है। हम वाल्व को अलग कर सकते हैं और यह देखने के लिए दबाव डाल सकते हैं कि क्या यह पकड़ में है; यदि नहीं, तो आंतरिक सील या डायाफ्राम क्षतिग्रस्त हो सकता है और प्रतिस्थापन की आवश्यकता हो सकती है। सामान्य कारण-प्रभाव श्रृंखलाओं में शामिल हैं (वाल्व रुकावट → संदूषक प्रवेश → प्रक्रिया परेशान) या (कॉइल शॉर्ट → कोई एक्चुएशन → प्रवाह बंद नहीं होता है)। तार्किक रूप से विद्युत और फिर यांत्रिक भागों का परीक्षण करके, अधिकांश दोषों को इंगित किया जा सकता है। विक्रेता अक्सर समस्या निवारण मार्गदर्शिकाएँ प्रदान करते हैं; उदाहरण के लिए, यदि मैनिफोल्ड पर कई वाल्व एक साथ विफल हो जाते हैं, तो किसी को एक सामान्य बिजली या जमीन की समस्या (पावर ड्रॉप → सभी कॉइल विफल हो जाते हैं) पर संदेह हो सकता है। इंजीनियर समस्या को जल्दी से हल करने के लिए ऑन-साइट अवलोकनों (जैसे हमिंग कॉइल सुनना) के साथ इन गाइडों का उपयोग करते हैं।

नियमित रखरखाव अभ्यास

अनियोजित डाउनटाइम से बचने के लिए निवारक रखरखाव सबसे अच्छा तरीका है। प्रमुख कार्यों में वाल्वों के ऊपर की ओर नियमित रूप से फिल्टर या छलनी बदलकर तरल पदार्थ को साफ रखना शामिल है, इसलिए संदूषक वाल्व के आंतरिक भाग तक नहीं पहुंच सकते हैं। हम समय-समय पर प्रत्येक सोलनॉइड को बिजली का चक्रण भी करते हैं ताकि यह सत्यापित किया जा सके कि वाल्व अपेक्षित समय में खुलता और बंद होता है; धीमा संचालन एक घिसी हुई सील या कमजोर वसंत का संकेत दे सकता है। सील और डायाफ्राम, जो सबसे अधिक घिसाव देखते हैं, को एक शेड्यूल पर बदला जाना चाहिए (उदाहरण के लिए, पीटीएफई डायाफ्राम हर 1-2 साल में एक संक्षारक सेवा में, जैसा कि ओईएम द्वारा अनुशंसित है)। ओवरहीटिंग (मलिनकिरण) के संकेतों के लिए इलेक्ट्रिक कॉइल का निरीक्षण किया जाना चाहिए और उनके प्रतिरोध को मापा जाना चाहिए; कल्पना के नीचे बहने वाला एक कॉइल वाइंडिंग शॉर्ट्स का संकेत दे सकता है। इसके अलावा, हम यह सुनिश्चित करते हैं कि विद्युत कनेक्शन तंग हैं और शॉर्ट-सर्किट को रोकने के लिए केबल इन्सुलेशन बरकरार है। विश्वसनीयता के लिए OEM-अनुशंसित स्पेयर पार्ट्स (जैसे वास्तविक PTFE या FKM सील और सही कॉइल) का उपयोग करना महत्वपूर्ण है। वाल्व प्रदर्शन के लॉग को बनाए रखने और अंतराल पर भागों को बदलने से, कारण-प्रभाव श्रृंखला (उम्र बढ़ने वाली सील → रिसाव → अनियोजित शटडाउन) विफलता का कारण बनने से पहले बाधित हो जाती है।

अध्याय पांच: केस स्टडीज: सफलता की कहानियां

विनिर्माण में स्वचालन

विनिर्माण में, सोलनॉइड वाल्व सिस्टम ने औसत दर्जे का सुधार किया है। उदाहरण के लिए, एक मोटर वाहन भागों संयंत्र ने अपनी स्नेहन लाइनों को स्वचालित किया: मैनुअल ब्लीड वाल्व के बजाय, प्रत्येक स्नेहन बिंदु को पीएलसी द्वारा नियंत्रित एक सोलनॉइड वाल्व मिला। प्रत्येक वाल्व एक इलेक्ट्रिक एक्ट्यूएटर कॉइल और स्टेनलेस स्टील इंटर्नल से लैस था। जब किसी मशीन को स्नेहन की आवश्यकता होती है, तो पीएलसी ने सोलनॉइड को पूर्व निर्धारित समय के लिए खोला, फिर इसे बंद कर दिया। इसने लगातार स्नेहक वितरण सुनिश्चित किया और मानवीय त्रुटि को समाप्त किया। उन्होंने तेजी से थोक शटऑफ के लिए मुख्य आपूर्ति लाइनों पर इलेक्ट्रिक बॉल वाल्व को भी एकीकृत किया। परिणाम स्नेहक का पूरी तरह से समान अनुप्रयोग, अति-स्नेहन से कम अपशिष्ट और अपटाइम में उल्लेखनीय वृद्धि थी। उत्पादन लाइन अब बिना किसी मैनुअल समायोजन के 24/7 चलती है, यह दिखाते हुए कि कैसे सोलनॉइड एकीकरण और उपयुक्त इलेक्ट्रिक वाल्व चयन (बड़े प्रवाह के लिए गेंद या तितली) जटिल प्रक्रियाओं को सुव्यवस्थित करते हैं।

पर्यावरण-अनुकूल अनुप्रयोग

सोलेनॉइड नियंत्रण प्रणाली हरित प्रक्रियाओं को भी सक्षम करती है। एक सौर तापीय स्थापना में, सोलनॉइड वाल्व केवल उन पैनलों के माध्यम से गर्मी-हस्तांतरण तरल पदार्थ को रूट करते हैं जो वर्तमान में धूप से गर्म होते हैं, अंधेरे वर्गों में थर्मल नुकसान को रोकते हैं। नियंत्रक प्रत्येक पैनल के सोलनॉइड को तभी खोलता है जब उसका तापमान संवेदक परिवेश सीमा से ऊपर पढ़ता है, ऊर्जा कैप्चर को अनुकूलित करता है। अपशिष्ट जल उपचार में, न्यूट्रलाइजिंग एजेंटों की स्वचालित सोलनॉइड खुराक ने मैनुअल तरीकों की तुलना में रासायनिक उपयोग में 20% की कटौती की है - वाल्व, अक्सर डायाफ्राम प्रकार, बेहद ठीक प्रवाह नियंत्रण प्रदान करते हैं जो ओवरशूट से बचता है। इस तरह के इको-एप्लिकेशन अक्सर बेहतर नियंत्रण के लिए सटीक सक्रियण के साथ डायाफ्राम वाल्व का उपयोग करते हैं। एक अन्य उदाहरण ईवीएपी वेंट वाल्व ही है: यहां एक विश्वसनीय सोलनॉइड वाल्व पार्किंग के दौरान वाहन ईंधन प्रणालियों से हाइड्रोकार्बन उत्सर्जन को रोकता है, जिससे पर्यावरण की रक्षा होती है। प्रत्येक मामला अपशिष्ट और उत्सर्जन को कम करने के लिए सोलनॉइड परिशुद्धता का लाभ उठाता है, सख्त पर्यावरणीय नियमों को पूरा करता है।

निष्कर्ष

एक अच्छी तरह से डिज़ाइन की गई सोलनॉइड वाल्व नियंत्रण प्रणाली प्रक्रिया दक्षता, सुरक्षा और विश्वसनीयता को बहुत बढ़ाती है। इंजीनियरिंग कारण-प्रभाव श्रृंखलाओं को समझकर (उदाहरण के लिए, कैसे दबाव में वृद्धि स्पूल कंपन का कारण बनती है, जो सीट पहनने का कारण बनती है, जो रिसाव का कारण बनती है), इंजीनियर वाल्व और नियंत्रण निर्दिष्ट कर सकते हैं जो स्रोत पर विफलताओं को बाधित करते हैं। सही वाल्व प्रकार का चयन करना - चाहे तटस्थ तरल पदार्थों के लिए एक मानक 2-तरीका हो या एसिड के लिए एक औद्योगिक 316 एल-लेपित वाल्व - उपयुक्त सामग्री (पीटीएफई या एफकेएम सील, मिश्र धातु इस्पात निकाय, एफबीई या हलार जैसे संक्षारण-सुरक्षात्मक कोटिंग्स) के साथ पर्यावरणीय मांगों को संबोधित करता है। डिजाइन और परीक्षण में मानकों (एएनएसआई/एएसएमई, एपीआई, आईएसओ/डीआईएन) का पालन करने से यह सुनिश्चित होता है कि वाल्व रेटेड दबाव को सुरक्षित रूप से संभाल सकता है और गुणवत्ता प्रोटोकॉल का पालन करता है। यहां तक कि एक कुंजी सोलनॉइड वाल्व को सही ढंग से चुने गए मॉडल से बदलने से भी अस्थिर प्रक्रिया स्थिर हो सकती है और शटडाउन को टाल जा सकता है। संक्षेप में, सोलनॉइड वाल्वों का स्मार्ट एकीकरण - सही इंजीनियरिंग विश्लेषण और रखरखाव के साथ - दक्षता को अनलॉक करके और औद्योगिक प्रणालियों में सुरक्षा की रक्षा करके स्वचालन को बदल देता है।
