उच्च दबाव गैस संचरण दबाव वाल्व और समाधान को कम करने के साथ आम चुनौतियाँ

एक विशिष्ट उच्च दबाव वाले प्राकृतिक गैस वितरण स्टेशन में, इंजीनियरों को अक्सर ऐसे संकेतों का सामना करना पड़ता है जो दबाव कम करने वाला वाल्व (पीआरवी) खराब प्रदर्शन करना शुरू कर रहा है। उदाहरण के लिए, कोई दबाव गेज सेटपॉइंट के चारों ओर शिकार करते हुए देख सकता है या कम प्रवाह अवधि के दौरान वाल्व बोनट पर बेहोश फुफकार सुन सकता है। ये समस्याएँ वाल्व-सीट के मामूली रिसाव या इनलेट दबाव में उतार-चढ़ाव जैसे कारकों से उत्पन्न हो सकती हैं। एक ऑपरेटर पाइपलाइन प्रवाह परिवर्तन के बाद नियामक को नए सेटपॉइंट तक पहुंचने में अपेक्षा से अधिक समय लेते हुए देख सकता है। कई क्षेत्र संचालन में, ऐसे लक्षण - छोटे दबाव में वृद्धि, धीमी वाल्व प्रतिक्रिया, या सूक्ष्म रिसाव - अक्सर अधिक गंभीर विफलताओं से पहले होते हैं।

उदाहरण के लिए, एक साइट का निरीक्षण करने वाले इंजीनियर अक्सर ध्यान देंगे कि एक नियामक को खिलाने वाली एक उच्च दबाव वाली आपूर्ति लाइन वाल्व आधा खुला होने पर छोटे दोलनों को प्रदर्शित करती है। नियंत्रण तंत्र शिकार करते समय थोड़ा चिटर कर सकता है, या एक्चुएटर टॉर्क अप्रत्याशित रूप से बढ़ सकता है। ये अवलोकन प्राकृतिक सुराग हैं: दबाव अंतर और प्रवाह स्पंदन (जैसे 50 हर्ट्ज बकबक को हिलाना) छोटे वाल्व-डिस्क कंपन का कारण बनते हैं जो जल्दी से सीट पहनते हैं। समय के साथ, पीटीएफई या ईपीडीएम जैसी सील सामग्री तापमान और दबाव साइकिल चालन के तहत थक सकती है, जिससे मिनट रिसाव (द्रव चक्र → सील थकान → छोटा रोना) हो सकता है। अनियंत्रित छोड़ दिया गया, यहां तक कि ये मामूली लीक भी नियामक के प्रदर्शन को कम करते हैं और अतिरिक्त गैस को नीचे की ओर फिसलने देते हैं।

दबाव कम करने वाले वाल्वों का परिचय

उच्च दबाव वाले पीआरवी गैस वितरण नेटवर्क के वर्कहॉर्स हैं। एक विशिष्ट ट्रांसमिशन सिस्टम में, पाइपलाइन का दबाव दसियों बार (1 बार ≈ 14.5 पीएसआई) में हो सकता है। एक पीआरवी इसे सुरक्षित वितरण दबावों के लिए नीचे ले जाता है। उदाहरण के लिए, एक दो-चरण स्थापना ने 85 बार लाइन के दबाव को आउटगोइंग साइड पर लगभग 2-3 बार तक कम कर दिया। संक्षेप में, पीआरवी प्रवाह को कम कर देता है: जब इनलेट दबाव बढ़ता है या प्रवाह की मांग में परिवर्तन होता है, तो यह आउटलेट दबाव को स्थिर रखने के लिए नियंत्रित होता है। वाल्व का पायलट या एक्चुएटर ड्रॉप को विनियमित करने के लिए गैस ऊर्जा (और कभी-कभी वसंत या डायाफ्राम बलों) का उपयोग करके छिद्र क्षेत्र को समायोजित करता है।

गैस वितरण नेटवर्क में कार्य। क्षेत्र में, पीआरवी मीटर, फिल्टर और घरों जैसे उपकरणों को अधिक दबाव से बचाते हैं। वे प्रवाह को भी सटीक रूप से मीटर करते हैं: एक सेट आउटपुट दबाव बनाए रखकर, वे यह सुनिश्चित करते हैं कि डाउनस्ट्रीम में उपकरण एक स्थिर स्थिति देखते हैं। आधुनिक पीआरवी को रिमोट ऑपरेशन के लिए एक्चुएटर्स और कंट्रोलर के साथ फिट किया जा सकता है। उदाहरण के लिए, CNYNTO की उत्पाद लाइन में एक मोटर चालित एक्ट्यूएटर के साथ एक विद्युत नियंत्रण वाल्व शामिल है, जो गैस प्रवाह के ठीक डिजिटल समायोजन को सक्षम करता है। इसी तरह, कई पाइपलाइनें पीआरवी को स्वचालित करने के लिए इलेक्ट्रिक एक्ट्यूएटर या वायवीय एक्ट्यूएटर का उपयोग करती हैं, जो स्थिरता में सुधार करती है और पर्यवेक्षी नियंत्रण की अनुमति देती है। ऐसे एक्ट्यूएटर्स को SCADA सिस्टम में एकीकृत करके, ऑपरेटर मैनुअल वाल्व-टर्निंग के बिना बदलाव की मांग के लिए जल्दी से प्रतिक्रिया दे सकते हैं।

सुरक्षा सुनिश्चित करने में महत्व। गैस नेटवर्क में पीआरवी मौजूद होने का प्राथमिक कारण सुरक्षा है। दबाव नियंत्रण में किसी भी खराबी से डाउनस्ट्रीम लाइनों या उपकरणों पर अधिक दबाव पड़ने का जोखिम होता है। अटका हुआ वाल्व या असफल पायलट खतरनाक स्पाइक का कारण बन सकता है। इसलिए, पीआरवी अक्सर सुरक्षा-राहत उपकरणों से पहले अंतिम नियंत्रणीय बाधा के रूप में काम करते हैं। व्यवहार में, एक पीआरवी को एक सुरक्षा प्रणाली के हिस्से के रूप में ट्यून किया जाता है: यदि सही ढंग से सेट किया जाता है, तो यह अधिकतम स्वीकार्य सीमा से काफी नीचे दबाव रखता है। अक्सर एक अतिरिक्त दबाव-राहत वाल्व (सुरक्षा वाल्व) पीआरवी का बैकअप लेता है। उदाहरण के लिए, उच्च दबाव वाले स्टीम स्किड सादृश्य में, इंजीनियर ध्यान दें कि दबाव स्पंदन अक्सर एक राहत डिस्क को फड़फड़ाते हैं और अनियंत्रित होने पर सीट पहनने का कारण बनते हैं। गैस सेवा में, एक समान श्रृंखला हो सकती है (दबाव स्पंदन → डिस्क बकबक → रिसाव), लेकिन एक अच्छी तरह से डिज़ाइन किया गया पीआरवी उस श्रृंखला को शुरू होने से रोकता है। उचित पीआरवी डिजाइन और संचालन इस प्रकार "दबाव सीमा सुरक्षा" बनाए रखता है - पाइप और जहाजों को डिजाइन सीमा से अधिक से बचाता है।

विशिष्ट चुनौतियों का सामना करना पड़ा

अधिक दबाव की स्थिति

एक सामान्य विफलता मोड अनपेक्षित अति-दबाव है। यदि पीआरवी का पायलट खराब हो जाता है या उसकी स्प्रिंग सेटिंग बह जाती है, तो डाउनस्ट्रीम दबाव क्षण भर के लिए सुरक्षित स्तर से अधिक हो सकता है। उदाहरण के लिए, एक ऑपरेटर त्वरित लोड परिवर्तन के दौरान आउटलेट दबाव को सेटपॉइंट से ऊपर चढ़ते हुए देख सकता है, क्योंकि सेंसर के प्रतिक्रिया देने से पहले वाल्व पूरी तरह से खुल गया था। सबसे खराब मामलों में, यह संवेदनशील उपकरणों को फोड़ने या यहां तक कि नुकसान पहुंचाने के लिए सुरक्षा राहत को मजबूर कर सकता है। यही कारण है कि दबाव कम करने वाले प्रतिष्ठानों में आमतौर पर उच्च दबाव वाले सुरक्षा वाल्व शामिल होते हैं: ये वाल्व अंतिम बचाव के रूप में कार्य करते हैं। जैसा कि एक रिपोर्ट में कहा गया है, एक पूर्ण सुरक्षा प्रणाली कभी भी सिर्फ एक उपकरण नहीं होती है। अधिकांश डिज़ाइनों में, दबाव राहत वाल्व अपसेट को संभालता है जबकि एक आपातकालीन शटऑफ वाल्व स्रोत को अलग करता है। सीधे शब्दों में कहें, पीआरवी शायद ही कभी गैस डंप करने का कारण होना चाहिए; इसे प्रवाह को सुचारू रूप से थ्रॉटल करना चाहिए।

एक क्लासिक श्रृंखला प्रतिक्रिया हो सकती है: आपूर्ति दबाव में वृद्धि → पीआरवी पायलट स्पूल पूरी तरह से खुलते हैं → एसआरवी लिफ्ट या ट्रिगर → आउटलेट ओवरशूट होता है। इंजीनियर दबाव में कमी (दो वाल्व) का मंचन करके, समायोज्य डैम्पर्स वाले पायलटों का उपयोग करके और पायलट को साफ रखने के लिए फिल्टर प्रदान करके इसका मुकाबला करते हैं। उदाहरण के लिए, गैस स्ट्रीम में ऑनबोर्ड वाई-स्ट्रेनर या एक सीनाइंटो फिल्टर को शामिल करने से यह सुनिश्चित होता है कि छोटे कण पायलट या वाल्व सीट को अवरुद्ध न करें ।

अपर्याप्त प्रतिक्रिया समय

एक अन्य मुद्दा धीमी या अनियमित वाल्व प्रतिक्रिया है। उच्च दबाव वाले गैस प्रवाह के लिए तेजी से कार्रवाई की आवश्यकता होती है। यदि पीआरवी का एक्चुएटर या पायलट लूप सुस्त है, तो वाल्व दबाव को जल्दी से ठीक नहीं कर सकता है, जिससे दोलन या दबाव ड्रॉपआउट हो सकता है। फील्ड टीमें अक्सर इसे ट्रांसमीटर पर डाउनस्ट्रीम दबाव गेज या तरंग के रूप में देखती हैं: मांग में बदलाव के बाद, दबाव बसने से पहले झूलता है।

यहां कारण-प्रभाव श्रृंखला शिक्षाप्रद है: वाल्व प्लग (संघनित तरल पदार्थ या कणों से→) पर जमा होने से धीमे वाल्व स्ट्रोक → घर्षण और टोक़ में वृद्धि → दबाव स्थिरीकरण होता है।   व्यवहार में, ऑपरेटरों का मानना है कि एक वाल्व सेवा में महीनों के बाद एक नए सेटपॉइंट के लिए "शिकार" कर सकता है क्योंकि घर्षण बढ़ गया है। इसे हल करने के लिए, रखरखाव कार्यक्रम आंशिक-स्ट्रोक परीक्षण (वाल्व को व्यायाम करने और साफ करने के लिए) का उपयोग कर सकते हैं और चिकनाईयुक्त, सटीक एक्ट्यूएटर्स को निर्धारित कर सकते हैं। उदाहरण के लिए, मार्जिन के साथ उच्च-टॉर्क मोटर या वायवीय एक्ट्यूएटर का उपयोग करने से यह सुनिश्चित होता है कि पीआरवी हमेशा आवश्यक प्रवाह दर को पूरा कर सकता है। इसके अलावा, आधुनिक वाल्वों में फीडबैक पोजिशनर या इलेक्ट्रॉनिक नियंत्रक शामिल होते हैं, जो वास्तविक समय में धीमी प्रतिक्रिया का पता लगाते हैं और क्षतिपूर्ति करते हैं।

उम्र बढ़ने का बुनियादी ढांचा

अंत में, कई पाइपलाइनें दशकों पुराने पीआरवी पर निर्भर करती हैं। उम्र बढ़ने से जंग लगे शरीर, लीक होने वाले गास्केट या पुरानी सामग्री के रूप में प्रकट हो सकता है जो अब वर्तमान दबावों के लिए आदर्श नहीं हैं। उदाहरण के लिए, सादे कार्बन स्टील से बने एक पुराने नियामक में जंग से छोटे गड्ढे हो सकते हैं। समय के साथ, उच्च दबाव वाली हाइड्रोजन या खट्टी गैस इसे बढ़ा सकती है, जिससे सामग्री की थकान और दरारें हो सकती हैं। वास्तव में, उच्च दबाव वाले हाइड्रोजन वाल्वों के विश्लेषण में पाया गया कि पुराने कार्बन-स्टील घटकों को चक्रीय दबाव में दरार का सामना करना पड़ता है, जो अंततः रिसाव का कारण बनता है। सबक: सामग्री उन्नयन महत्वपूर्ण हैं। आज के डिजाइन वाल्व बॉडी और ट्रिम के लिए संक्षारण प्रतिरोधी मिश्र धातुओं (जैसे डुप्लेक्स स्टेनलेस स्टील या मिश्र धातु 20) का पक्ष लेते हैं। यहां तक कि सील सामग्री भी मायने रखती है: 316L स्टेनलेस या FKM/Viton सीटों को आक्रामक या गर्म वातावरण में सस्ते EPDM पर चुना जा सकता है। नियमित निरीक्षण भी उम्र बढ़ने की समस्याओं को जल्दी पकड़ लेता है: पाइपलाइन ऑपरेटर अक्सर हर 5-10 साल में पीआरवी पुनर्निर्माण का समय निर्धारित करते हैं, सील और स्प्रिंग्स को बदलते हैं, भले ही अभी तक कोई विफलता न हुई हो।

इंजीनियरिंग समाधान

वाल्व डिजाइन में नवाचार

इन चुनौतियों से निपटने के लिए, वाल्व निर्माताओं ने कई सुधार किए हैं। आधुनिक पीआरवी मल्टी-स्टेज थ्रॉटलिंग का उपयोग कर सकते हैं: एक एकल थ्रॉटलिंग डिस्क के बजाय, एक मल्टी-स्टेज ट्रिम पहनने और शोर को कम करने के लिए दबाव ड्रॉप को छोटे चरणों में विभाजित करता है। उच्च दबाव वाली गेंद और गेट वाल्व में अब चक्रीय भार के तहत अखंडता सुनिश्चित करने के लिए डबल स्टेम सील, धौंकनी और एंटी-ब्लोआउट तने होते हैं। ये डिज़ाइन छोटे ओवर-प्रेशर स्पाइक्स को वाल्व से लीक होने से रोकते हैं। सामग्री भी उन्नत हुई है: पीआरवी निकायों के लिए हास्टेलॉय, 316एल स्टेनलेस, या डुप्लेक्स (जो हाइड्रोजन उत्सर्जन का प्रतिरोध करता है) जैसे मजबूत मिश्र धातु आम हैं।

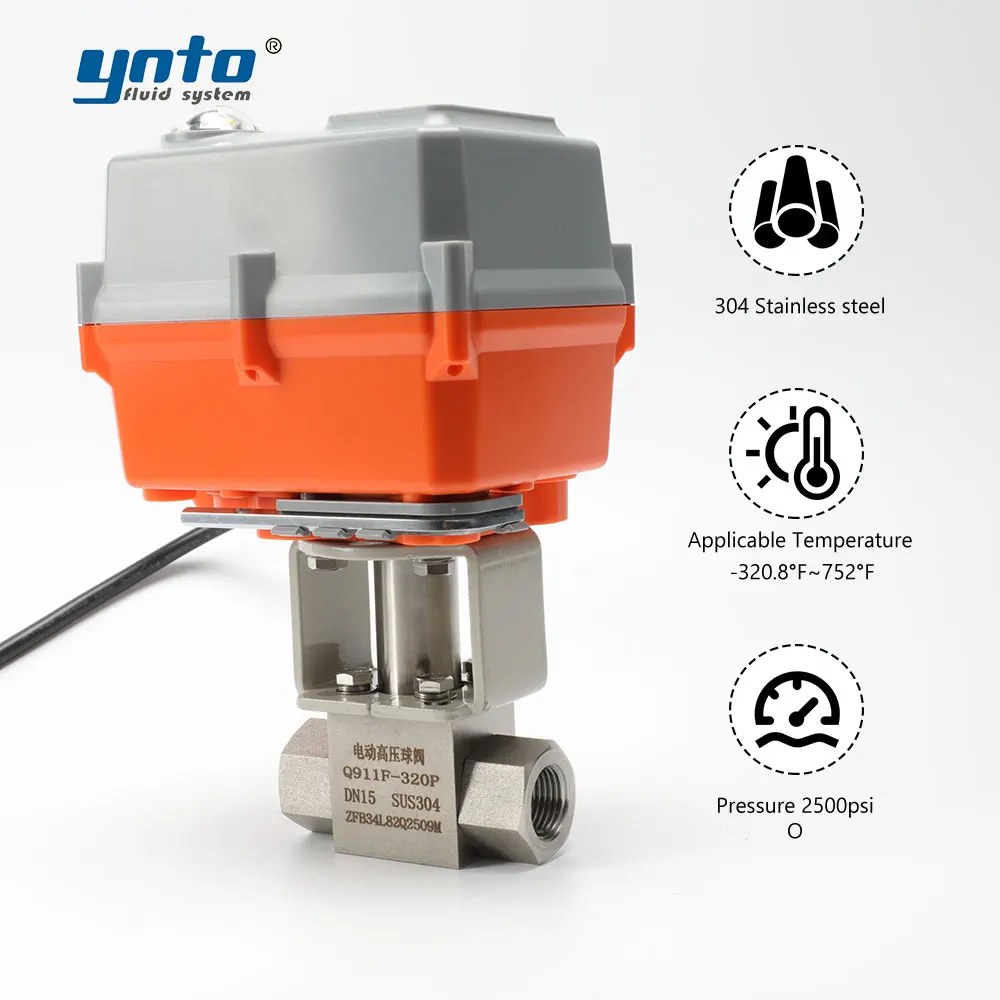

उदाहरण के लिए, cnynto की सूची डुप्लेक्स स्टील से बना एक इलेक्ट्रिक बॉल वाल्व प्रदान करती है, विशेष रूप से उच्च दबाव वाले गैस अनुप्रयोगों को संभालने के लिए। इन वाल्वों में अपग्रेड करने से उम्र बढ़ने वाली पाइपलाइन बेमेल की समस्या हल हो जाती है: उच्च शक्ति वाला शरीर दबाव चक्र और संक्षारक गैस को बेहतर ढंग से सहन कर सकता है, जीवन का विस्तार कर सकता है और रखरखाव को कम कर सकता है। इसी तरह, नियंत्रण वाल्व अक्सर एक बहु-वसंत डायाफ्राम या पायलट डिज़ाइन का उपयोग करते हैं जो शिकार को समाप्त करते हुए, अपस्ट्रीम और डाउनस्ट्रीम बलों को जल्दी से संतुलित करता है। व्यवहार में, घिसे हुए पीआरवी को इन नए डिज़ाइनों में से किसी एक से बदलने से दबाव वक्र तुरंत चिकना हो जाता है।

स्मार्ट प्रौद्योगिकी को शामिल करना

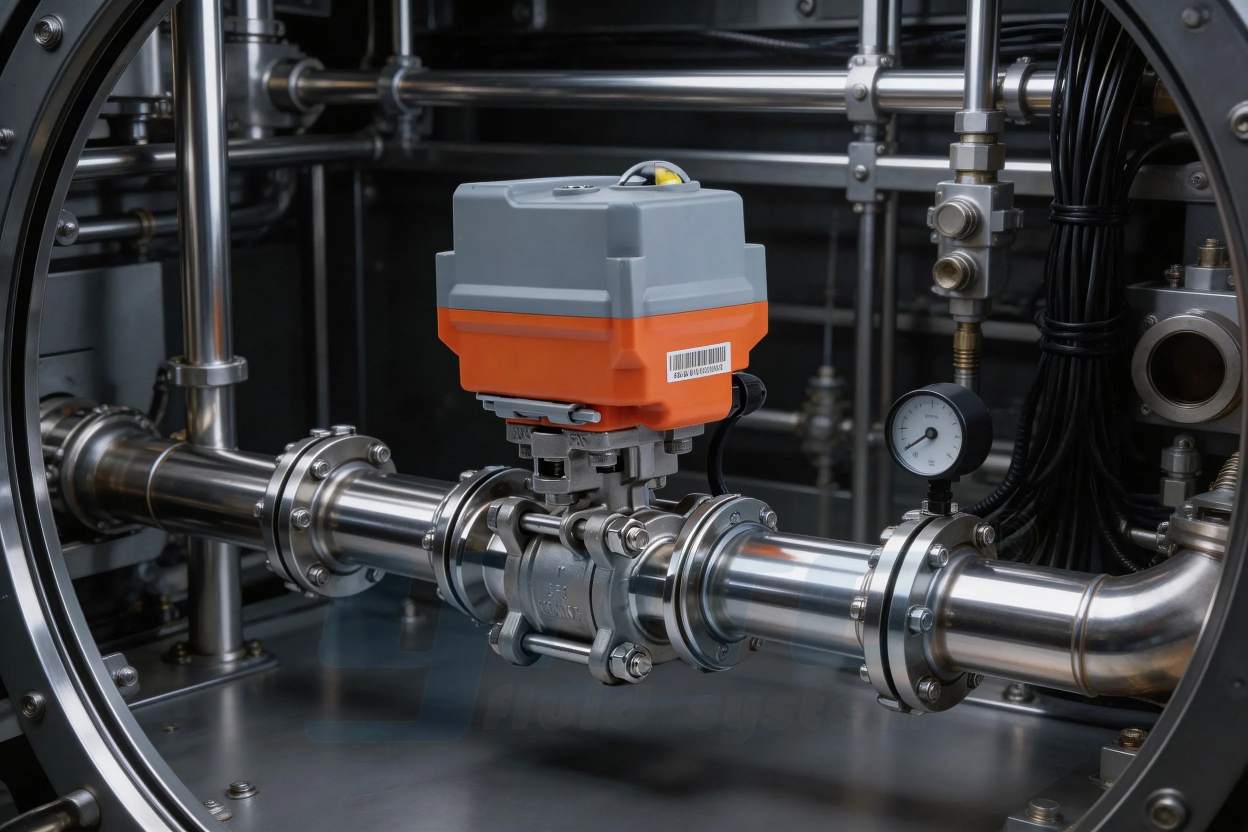

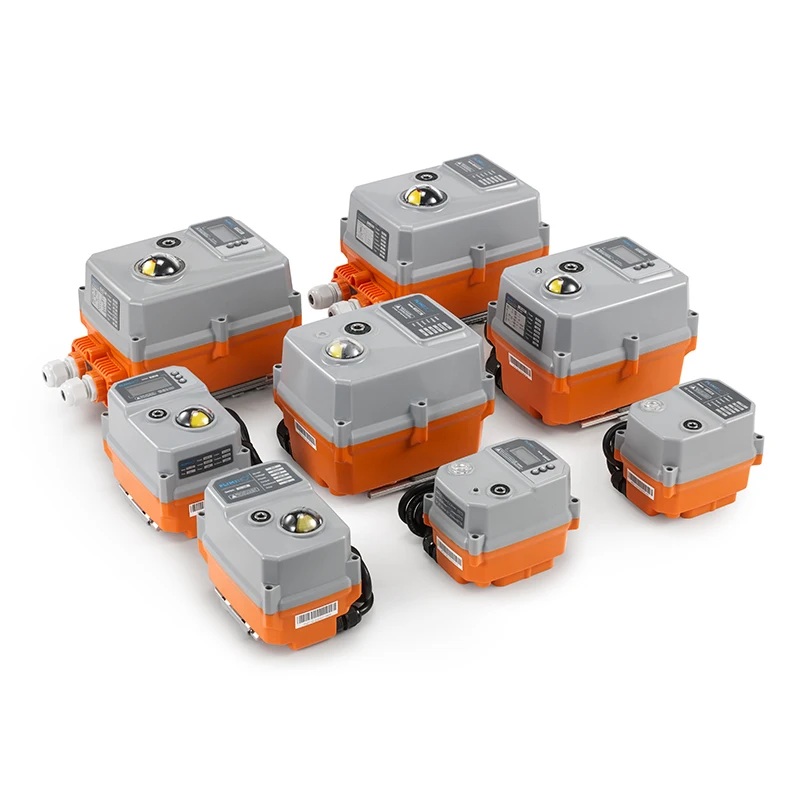

स्वचालन और स्मार्ट निगरानी अगला बड़ा कदम है। आज के पीआरवी को सक्रिय रूप से प्रदर्शन को ट्रैक करने के लिए इलेक्ट्रिक एक्ट्यूएटर (पोजिशनर्स के साथ) या एकीकृत सेंसर के साथ फिट किया जा सकता है। उदाहरण के लिए, एक नियंत्रण वाल्व पर एक इलेक्ट्रिक एक्ट्यूएटर सिस्टम को टॉर्क, स्थिति की निगरानी करने और यहां तक कि दूर से समायोजित करने देता है। यदि एक्चुएटर को लगता है कि यह अपनी टॉर्क सीमा तक पहुंच रहा है, तो यह वाल्व के रुकने से पहले ऑपरेटर को सचेत कर सकता है। इसी तरह, डिजिटल दबाव ट्रांसमीटर और पीएलसी नियंत्रण लूप पुराने यांत्रिक पायलटों की तुलना में तेजी से असंतुलन को पकड़ सकते हैं।

कुछ सिस्टम "स्मार्ट" पोजिशनर्स को शामिल करते हैं जो लॉग करते हैं कि प्रत्येक चक्र में कितनी यात्रा या टोक़ का उपयोग किया जाता है। बढ़ती प्रवृत्ति रुकावट या घिसाव का संकेत दे सकती है। इसके अलावा, कई प्रतिष्ठानों में अब रिसाव का पता लगाना या वैक्यूम निगरानी अपस्ट्रीम शामिल है। उदाहरण के लिए, नियामक पर अचानक दबाव में गिरावट रिसाव को अलग करने के लिए कहीं और वायवीय नियंत्रण वाल्व को स्वचालित रूप से बंद कर सकती है। संक्षेप में, नवीनतम समाधान इलेक्ट्रॉनिक्स के साथ यांत्रिक मजबूती का मिश्रण करते हैं। एक cnynto केस नोट एक पूर्ण प्रणाली के रूप में इंजीनियर किए गए स्टेशन का वर्णन करता है: फास्ट शटडाउन लॉजिक प्लस एक प्रूफ-टेस्टेबल इलेक्ट्रिक एक्ट्यूएटर प्लेटफॉर्म ने अतिरिक्त डाउनटाइम के बिना नाटकीय रूप से सुरक्षा में सुधार किया।

वाल्व परीक्षण और विश्वसनीयता

वाल्व परीक्षण विधियों का अवलोकन

विश्वसनीयता परीक्षण से शुरू होती है। ट्रांसमिशन सेवा में उच्च दबाव वाले वाल्व आमतौर पर उद्योग मानकों के अनुसार प्रमाणित और दबाव-परीक्षण किए जाते हैं। पाइपलाइनों के लिए, एपीआई 6डी मानक बेंचमार्क है: प्रत्येक स्थापित वाल्व को काम के दबाव के 1.1-1.5 गुना पर एक हाइड्रोस्टेटिक शेल परीक्षण और सीट-जकड़न परीक्षण पास करना होगा। ऑपरेटर अक्सर स्वीकृति से पहले परीक्षण प्रमाण पत्र की मांग करते हैं। अनुक्रम में शामिल हो सकते हैं: एक बैकसीट परीक्षण (यदि लागू हो), एक शेल परीक्षण (शरीर को पानी से भरना और शरीर के रिसाव की जांच के लिए दबाव डालना), और एक सीट परीक्षण (वाल्व को पूरी तरह से बंद करना और जांचना कि क्या कोई तरल पदार्थ गुजरता है)। यदि कोई वाल्व विफल हो जाता है, तो इसका उपयोग नहीं किया जा सकता है - यह सख्त सत्यापन क्षेत्र में "शिशु मृत्यु दर" विफलताओं को रोकता है।

व्यवहार में, इंजीनियर एपीआई के अलावा एएनएसआई/एएसएमई और आईएसओ जैसे मानकों का पालन करते हैं। उदाहरण के लिए, एक एएनएसआई क्लास 1500 वाल्व को एक निश्चित दबाव सीमा को सहन करना चाहिए। वेल्डिंग और सामग्री प्रमाणपत्र (जैसे एएसएमई बी16.34) अपेक्षित परिस्थितियों में वाल्व की अखंडता की गारंटी देते हैं। कायदे से, नियामकों (डीओटी, ईपीए, आदि) द्वारा शासित पाइपलाइन परियोजनाओं को परीक्षण के प्रमाण की आवश्यकता होती है। एक उद्योग लेखन में कहा गया है कि किसी घटना के मामले में, जांचकर्ता अनुपालन सुनिश्चित करने के लिए एपीआई 6 डी वाल्व परीक्षण रिकॉर्ड मांगेंगे। दूसरे शब्दों में: यदि आप उचित परीक्षण छोड़ देते हैं, तो आप पाइपलाइन की स्वीकृति या सुरक्षा खोने का जोखिम उठाते हैं।

प्रदर्शन सत्यापन का महत्व

फ़ैक्टरी परीक्षणों से परे, क्षेत्र सत्यापन महत्वपूर्ण है। यहां तक कि स्थापना के बाद एक नए वाल्व का पुन: परीक्षण किया जाना चाहिए, क्योंकि पाइपिंग तनाव या संरेखण मुद्दे प्रदर्शन को प्रभावित कर सकते हैं। इंजीनियर अक्सर एक कार्यात्मक जांच करते हैं: वे पीआरवी में इनलेट और आउटलेट दबाव को कई प्रवाह दरों पर रिकॉर्ड करते हैं ताकि यह सुनिश्चित हो सके कि यह सहिष्णुता के भीतर है। वे कंपन या शोर का भी निरीक्षण करते हैं (जो गुहिकायन या अनुचित ट्रिम आकार का संकेत दे सकता है)। कुछ साइटें डायग्नोस्टिक लॉगर्स का उपयोग करती हैं जो हर कुछ सेकंड में दबाव रिकॉर्ड करती हैं, किसी भी दोलन पैटर्न को जल्दी चिह्नित करती हैं।

एक प्रमुख अभ्यास निवारक रखरखाव है : यात्रा की प्रतीक्षा किए बिना निरीक्षण और पुन: अंशांकन का समय निर्धारित करना। उदाहरण के लिए, एक नियमित जांच यह पकड़ सकती है कि स्प्रिंग तनाव को रीसेट करने की आवश्यकता है। केस स्टडीज बार-बार दिखाते हैं कि मामूली ट्यून-अप दिए जाने पर वाल्व अधिक समय तक चलते हैं। एक सुविधा में, एक नियमित रखरखाव चक्र पर स्विच करना - शरीर को फ्लश करना, फिर से बैठना और फिर से कसना - विफलता के बीच औसत समय को दोगुना कर देता है।

यहां तक कि उपयोगकर्ता प्रलेखन में, आपातकालीन वाल्वों का आंशिक-स्ट्रोक परीक्षण अब आम है, यह सत्यापित करने के लिए कि वे अभी भी जरूरत पड़ने पर काम करेंगे। पीआरवी के लिए, आंशिक-स्ट्रोक कम आम है, लेकिन दबाव की निगरानी और उच्च/निम्न अलार्म एक समान उद्देश्य की पूर्ति करते हैं: वे पुष्टि करते हैं कि वाल्व अप्रत्याशित शासन में नहीं चला गया है। कुल मिलाकर, कठोर परीक्षण और निगरानी पाइपलाइन से टकराने से पहले कारण और प्रभाव विफलताओं की श्रृंखला को तोड़ देती है।

मामले का अध्ययन

उदाहरण 1: सफल ओवरहाल

एक मिडवेस्टर्न गैस उपयोगिता पर विचार करें जो लगातार नियामक समस्याओं का सामना कर रही है। स्टेशन का पीआरवी 20 साल पुराना था, जिसमें पायलट द्वारा संचालित डिजाइन था। ऑपरेटरों ने एक नया पैकेज स्थापित किया: एक स्मार्ट पोजिशनर के साथ एक वायवीय नियंत्रण वाल्व, एक उच्च क्षमता वाले इलेक्ट्रिक एक्ट्यूएटर द्वारा समर्थित। ट्रिम को मल्टी-स्टेज हनीकॉम्ब डिज़ाइन और बॉडी को 316L स्टेनलेस में अपग्रेड किया गया था। कमीशनिंग के बाद, आउटलेट का दबाव तुरंत स्थिर हो गया, और हिस्टैरिसीस समाप्त हो गया। नए वाल्व में एक एकीकृत फिल्टर और डाउनस्ट्रीम की तरफ एक चेक वाल्व भी था, जो अपस्ट्रीम में विफल होने पर बैकफ्लो को रोकता था। परिणाम: दैनिक दबाव में उतार-चढ़ाव शून्य के करीब गिर गया और अनियोजित रखरखाव कॉल बंद हो गए। इससे पता चलता है कि एक पुराने पीआरवी को वर्तमान तकनीक (विद्युत नियंत्रण वाल्व, उन्नत सामग्री) के लिए आधुनिक बनाने से उपकरण की विश्वसनीयता और सिस्टम दक्षता में नाटकीय रूप से सुधार हो सकता है।

उदाहरण 2: असफलता से सीखे गए सबक

एक अन्य मामले में, नियामक की विफलता के कारण एक उच्च दबाव रेखा को टूटना पड़ा। जांच से पता चला कि पीआरवी का पायलट वर्षों की सेवा में जंग के कणों से गंभीर रूप से भरा हुआ था। पायलट रुक-रुक कर खुला रहा, जिससे एक अति-दबाव घटना की अनुमति मिली जिसने सुरक्षा राहत को हरा दिया (जिसका आकार इस तरह के उछाल के लिए बहुत छोटा था)। सबक स्पष्ट था: अतिरेक और उचित अलगाव को शामिल करें। ऑपरेटर ने दो-चरण की कमी (श्रृंखला में दो वाल्व) के साथ सिस्टम का पुनर्निर्माण किया और एक बड़ा कैच फिल्टर अपस्ट्रीम जोड़ा। उन्होंने आंशिक-स्ट्रोक परीक्षण के साथ आपातकालीन शटऑफ के रूप में एक मोटर चालित बॉल वाल्व भी स्थापित किया। अब, यदि पहला वाल्व ओवरशूट करना शुरू कर देता है, तो स्वचालन दूसरे चरण को बंद कर देता है। बाद में, ऐसी कोई घटना नहीं हुई। यह उदाहरण इस बात पर प्रकाश डालता है कि कैसे एक उम्र बढ़ने वाले वाल्व में एक एकल बिंदु विफलता के महंगे परिणाम हो सकते हैं, और कैसे स्तरित इंजीनियरिंग समाधान (दोहरे नियामक, फिल्टर, रिमोट शटऑफ) जोखिम को कम करते हैं।

निष्कर्ष और सिफ़ारिशें

चुनौतियों और समाधानों का पुनर्कथन। उच्च दबाव वाले गैस ट्रांसमिशन के लिए ऐसे वाल्वों की आवश्यकता होती है जो न केवल मजबूत हों बल्कि स्मार्ट तरीके से इंजीनियर भी हों। सामान्य नुकसान में शामिल हैं (ए) एक कम आकार के नियामक पर दबाव में वृद्धि, (बी) घर्षण या खराब ट्यूनिंग के कारण धीमी प्रतिक्रियाएं, और (सी) पुराने हार्डवेयर का खराब होना या खराब होना। अच्छी खबर यह है कि प्रत्येक मुद्दे का एक उपाय है। सामग्री और डिज़ाइन अपग्रेड (मोटी दीवार वाले बॉडी, डुप्लेक्स या 316L स्टील, मल्टी-सील स्टेम) कई विफलता मोड को खत्म करते हैं। स्वचालन (इलेक्ट्रिक/वायवीय एक्ट्यूएटर और पोजिशनर) मानवीय त्रुटि को दूर करता है और नियंत्रण को कड़ा करता है। एपीआई 6डी मानकों के लिए नियमित परीक्षण और सक्रिय रखरखाव विफलता श्रृंखलाओं को जल्दी तोड़ देता है - उदाहरण के लिए, सुरक्षा मार्जिन को नष्ट करने से पहले वाल्व बकबक को पकड़ना।

सर्वोत्तम प्रथाएं। दीर्घकालिक अखंडता सुनिश्चित करने के लिए, ऑपरेटरों को पीआरवी को महत्वपूर्ण सुरक्षा उपकरण के रूप में मानना चाहिए। हमेशा पुष्टि करें कि नए वाल्व फ़ैक्टरी हाइड्रोस्टेटिक और सीट परीक्षण पास कर चुके हैं। समय-समय पर सिस्टम अखंडता की जांच करें : अप्रत्याशित दबाव बूंदों, वाल्व बकबक या नियंत्रक दोलन की तलाश करें।  शुरुआती संकेतों को पहचानने के लिए कर्मचारियों को प्रशिक्षित करें (जैसे गेज में गैस की हल्की सीटी या घबराहट)। जहां भी संभव हो, डबल-आइसोलेशन का उपयोग करें (उदाहरण के लिए, एक चेक वाल्व और एक अतिरिक्त शटऑफ जोड़ें) ताकि एक घटक की गलती पाइपलाइन में बाढ़ न आए।  खतरनाक क्षेत्रों में, विस्फोट-रोधी एक्चुएटर्स और निगरानी उपकरणों का चयन करें। अंत में, मानकों का पालन करें: एएनएसआई/एएसएमई-रेटेड घटकों और आईएसओ-प्रमाणित वाल्व का उपयोग करें ताकि डिजाइन द्वारा प्रदर्शन की गारंटी हो।

भविष्य का दृष्टिकोण। उच्च दबाव वाले गैस पीआरवी का भविष्य डिजिटल और डेटा-संचालित है। IoT सेंसर और AI डायग्नोस्टिक्स जैसी उभरती प्रौद्योगिकियां वाल्व समस्याओं को होने से पहले ही भविष्यवाणी करने में मदद करेंगी। अल्ट्रासोनिक लीक डिटेक्टर और उन्नत वैक्यूम सिस्टम यहां तक कि सबसे छोटे सील उल्लंघनों को भी चिह्नित कर सकते हैं। निर्माता जंग और हाइड्रोजन उत्सर्जन का विरोध करने के लिए नए मिश्र धातुओं और कोटिंग्स (FBE, Halar) के साथ प्रयोग करना जारी रखते हैं। प्रवृत्ति वाल्वों की ओर है जो न केवल प्रवाह को नियंत्रित करते हैं बल्कि उनके स्वास्थ्य का भी संचार करते हैं। इन नवाचारों को अपनाकर और कठोर इंजीनियरिंग सिद्धांतों का पालन करके, गैस उद्योग ट्रांसमिशन नेटवर्क में सुरक्षा और दक्षता में काफी सुधार करेगा।

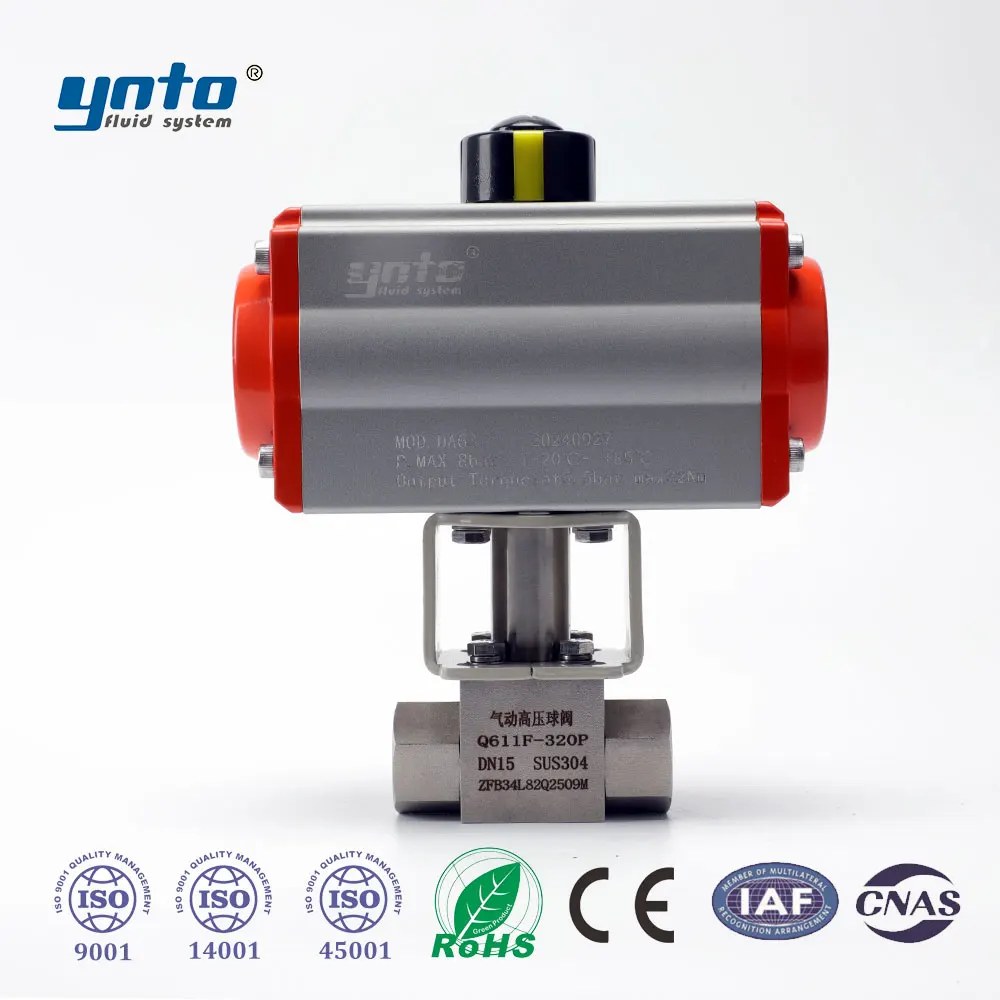

कार्रवाई योग्य अंतर्दृष्टि। संक्षेप में, महंगी गलतियों से बचने के लिए: नियमित रूप से पीआरवी का निरीक्षण करें, उचित परीक्षण पर जोर दें, और आधुनिक, कम शोर वाले डिजाइनों के साथ उम्र बढ़ने वाले वाल्वों को अपग्रेड करें। उदाहरण के लिए, गुणवत्ता सील के साथ एक cnynto इलेक्ट्रिक बॉल वाल्व या वायवीय नियंत्रण वाल्व स्थापित करने से लीक को तुरंत कम किया जा सकता है। चेक वाल्व डाउनस्ट्रीम जोड़ने से बैकफ्लो दुर्घटनाओं को रोका जा सकता है। उच्च-प्रदर्शन नियंत्रण वाल्व या इलेक्ट्रिक एक्ट्यूएटर को शामिल करना तेजी से प्रवाह परिवर्तनों के लिए आवश्यक सटीक प्रतिक्रिया प्रदान करता है। इन चरणों को एक अच्छी रखरखाव योजना के साथ जोड़कर, सुविधाएं यह सुनिश्चित कर सकती हैं कि उनके उच्च दबाव वाले नियामक गैस को सुरक्षित और विश्वसनीय रूप से प्रवाहित करते रहें।
